從本文開始將圍繞“開關噪聲-EMC”這一主題，對開關電源相關的EMC及其對策等進行解說。計劃先介紹EMC相關的基礎知識，然后再探討噪聲對策相關的內容。



第一篇將以“何謂EMC”為題，先來熟悉EMC相關的術語，以此作為起點。相關的英語縮寫較多，EMC也是其中之一，下面將列出一些相似的縮寫。如果不能很好地理解各個術語的意義，在使用時，某些情況下可能會存在無法準確傳遞信息、無法溝通的情況。



何謂EMC



EMC是Electromagnetic Compatibility（電磁兼容性）的縮寫，在日語中多用“電磁兩立性”或“電磁適合性”等字樣來表達，可能還有其他一些表述方式。意為“不對其他設備產生電磁干擾，即使受到來自其他設備的電磁干擾仍保持原有的性能”，因需要兼?zhèn)鋬煞N性能而被稱為“電磁兼容性”。



“不對其他設備產生電磁干擾”是指如果不有意識地確保這一性能就會給其他設備帶來電磁干擾。EMI（Electromagnetic Interference）是表示電磁干擾（電磁干涉、電磁妨礙）的術語。由于發射電磁波會導致干擾，所以經常與Emission（輻射、發射）這一術語成對使用。從開關電源方面講，是指因開/關工作而產生開關噪聲。



與之相反的“即使受到來自其他設備的電磁干擾”相關的術語是EMS（Electromagnetic Susceptibility）－電磁敏感性。EMS多與Immunity（耐受性、抗擾度、排除能力）成對使用。要求具備“即使受到EMI，也不會引起誤動作等問題”的耐受能力。

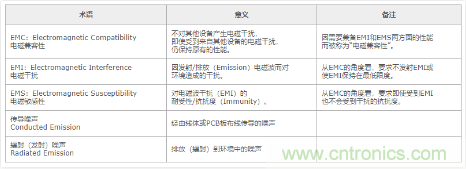

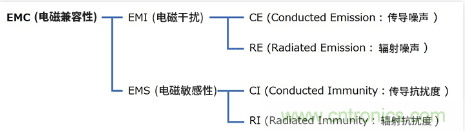

EMI分為傳導噪聲（Conducted Emission）和輻射噪聲（Radiated Emission）兩種。這兩個術語在日文中用日語表達多于用英語縮寫表達。傳導噪聲是指經由線體或PCB板布線傳導的噪聲。輻射噪聲是指排放（輻射）到環境中的噪聲。對于這些噪聲，EMS中分別都有抗擾度要求。它們的關系如下。
