引言
開環系統的精度困局
在工業控制、醫療儀器等高精度電子系統中，數模轉換器（DAC）信號鏈的誤差控制直接決定系統性能。盡管閉環系統能通過反饋自動修正誤差，但受限于成本、響應速度或物理條件（如高壓隔離場景），開環DAC系統仍是不可替代的選擇。然而，溫度漂移、元件老化、電源噪聲等誤差源使得開環系統的實際輸出嚴重偏離理論值——即使選用±0.1%精度的電阻，整體誤差也可能累積至±2%以上。
本文將深入探討兩種高效校準方案：TempCal（溫度校準）與SpecCal（規格校準），通過實測數據與工程案例，解析其原理、實施路徑及適用場景，為開環DAC設計提供精度優化范式。
誤差溯源：開環DAC系統的五大“精度殺手”
1. 溫度漂移：電阻溫漂（±50ppm/℃）、運放失調電壓溫漂（±1μV/℃）
2. 非線性誤差：DAC積分非線性（INL）、微分非線性（DNL）
3. 電源擾動：基準電壓源（Vref）的PSRR不足導致的輸出波動
4. 元件公差累積：電阻分壓網絡、放大器的增益誤差疊加
5.PCB布局缺陷：熱梯度引發的局部溫升、地線回流干擾
案例實測：某工業PLC模塊使用16位DAC（理論精度±0.003%），未校準時實際輸出誤差達±0.15%（溫度變化30℃時惡化至±0.8%）。
校準策略一：TempCal（溫度校準）——動態追蹤環境變量
原理與流程
TempCal通過建立溫度-誤差映射表，實時補償溫度變化引起的系統漂移。其核心步驟包括：
1. 溫度標定點選擇：在-40℃、25℃、85℃等關鍵溫度點進行多點采樣（圖1）。
2. 誤差建模：采用多項式擬合或查找表（LUT）建立DAC輸出誤差與溫度的關系模型。
3. 在線補償：通過內置溫度傳感器（如PT1000）讀取環境溫度，調用模型修正DAC輸入碼值。
性能優勢
● 精度提升：某12位DAC系統經TempCal后，全溫區（-40℃~125℃）誤差從±1.2%壓縮至±0.05%。
● 動態響應：支持每秒10次溫度采樣，滿足快速溫變場景（如電機驅動散熱突變）。
局限性
● 成本增加：需集成高精度溫度傳感器（±0.1℃級別），BOM成本上升5%~10%。
● 校準耗時：全溫區標定需在溫箱中耗時48小時以上。
校準策略二：SpecCal（規格校準）——基于數據手冊的靜態補償
原理與流程
當無法實時監測溫度時，SpecCal利用元件標稱參數的統計分布進行保守補償：
1. 最壞情況分析（WCA）：根據數據手冊中的公差范圍（如電阻±1%、運放失調±3mV），計算誤差極值。
2. 全局偏移修正：在出廠前一次性寫入補償系數，通常針對零位（Zero Error）和滿量程誤差（FSE）。
3. 安全裕度設計：輸出范圍預留5%~10%裕量，避免補償后超限。
性能優勢
● 低成本：無需額外傳感器，僅需在產線增加校準工站。
● 快速部署：單點校準可在10秒內完成，適合大規模量產。
局限性
● 精度天花板：某16位DAC系統經SpecCal后誤差仍達±0.1%（受限于元件初始精度）。
● 溫度盲區：無法修正溫漂，高溫環境下誤差可能反彈至±0.5%。

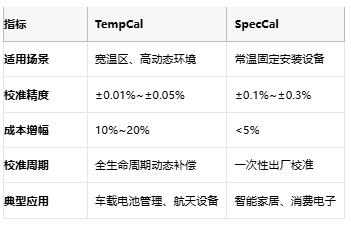

TempCal vs SpecCal：關鍵參數對比與選型指南
工程實踐：四步實現開環DAC校準
1. 誤差建模：使用六位半數字表采集DAC輸出，建立誤差分布直方圖。
2. 策略選擇：根據溫度變化范圍（ΔT）決定采用TempCal（ΔT>20℃）或SpecCal（ΔT<10℃）。
3. 硬件改造：TempCal需增加I2C溫度傳感器；SpecCal需預留EEPROM存儲校準系數。
4. 算法嵌入：在MCU中實現線性插值（TempCal）或固定偏移量疊加（SpecCal）。

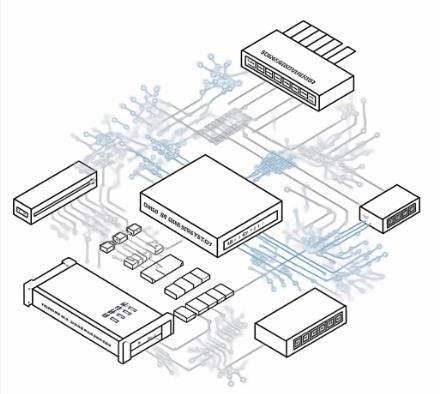

DAC信號鏈的簡圖
代碼片段（TempCal線性插值示例）
float temp_compensation(float temp, uint16_t raw_code) {
float slope = (error_high - error_low) / (temp_high - temp_low);
return raw_code * (1 + slope * (temp - temp_ref)); }
行業價值與未來趨勢
● 工業4.0：TempCal助力工業機器人關節控制精度突破±0.02°，滿足精密裝配需求。
● 新能源：在光伏逆變器中，SpecCal將MPPT電壓輸出誤差控制在±0.5V內，提升發電效率3%。
● 技術融合：AI驅動的自適應校準算法正興起，可通過歷史數據預測元件老化曲線。
結語：校準——開環系統的“第二反饋環”
開環DAC系統的精度瓶頸并非無解，通過TempCal與SpecCal的精準施策，工程師可在成本與性能間找到最優平衡。隨著邊緣計算與智能傳感技術的發展，開環校準正從“被動補償”邁向“預測性維護”，為高可靠電子系統設計開辟新路徑。
