【導讀】熔斷電阻器是一種兼具電阻器和熔斷器功能的特殊元件，其核心作用是在電路中同時提供限流保護和過載熔斷功能。當電流超過額定值時，熔斷電阻器的導電層會因過熱熔斷，從而切斷電路，避免后級設備損壞。
一、熔斷電阻器的定義與工作原理
熔斷電阻器（Fuse Resistor）是一種兼具電阻器和熔斷器功能的特殊元件，其核心作用是在電路中同時提供限流保護和過載熔斷功能。當電流超過額定值時，熔斷電阻器的導電層會因過熱熔斷，從而切斷電路，避免后級設備損壞。
工作原理：
● 限流階段：正常工作時，熔斷電阻器作為普通電阻使用，限制電流并分擔功率。
● 熔斷階段：當發生過流或短路時，其導電膜層（如金屬化薄膜或合金線）因焦耳熱迅速熔斷，形成開路。部分可恢復型熔斷電阻器采用低熔點材料，在故障解除后可自動恢復。

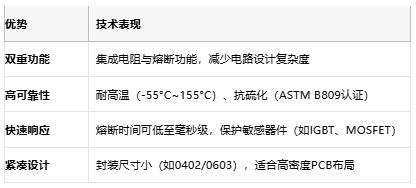

二、熔斷電阻器的核心優勢
三、應用場景與技術需求
1. 汽車電子：
● CAN總線保護：需120Ω±1%精度，通過AEC-Q200認證（如Vishay CRCW-HP系列）。
● BMS電流檢測：耐脈沖沖擊>10kV，低阻值（0.5mΩ~2mΩ）以降低功耗。
2. 光伏逆變器：
● 直流側保護：耐壓≥1500V，分斷能力≥35kA（如安徽賽福SP10M15系列）。
3. 消費電子：
● 電源模塊：低成本厚膜電阻（±5%精度），用于過流保護。
四、成本與選型要則

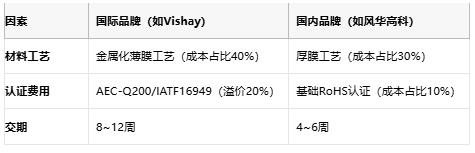

成本影響因素
選型核心原則
1. 額定參數匹配：
● 電壓：額定電壓需≥電路最大電壓的1.5倍。
● 電流：根據負載電流選擇熔斷電流（如1.5倍負載電流）。
2. 環境適應性：
● 高溫場景優先選擇陶瓷封裝（耐溫>150°C）；
● 高硫環境需抗硫化型號（如KOA RK73H-ET）。
3. 認證要求：
● 汽車電子需AEC-Q200 Grade 1認證；
● 工業場景需UL/IEC認證。
五、頭部原廠品牌對比

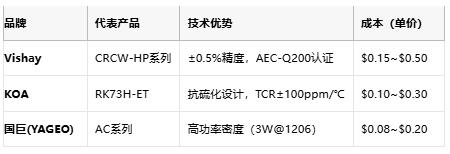

國際品牌
國內品牌
六、未來趨勢與總結
熔斷電阻器正朝著 高集成化 與 智能化 方向發展。例如，集成溫度傳感器的智能熔斷電阻可實時監測溫升，提前預警故障；而自恢復型產品在光伏儲能系統中需求增長顯著。
選型建議：
● 高端場景（如汽車、光伏）：優選Vishay、KOA等國際品牌；
● 成本敏感項目：國產風華高科、安徽賽福提供高性價比方案。
通過合理選型與供應鏈管理，熔斷電阻器可顯著提升系統可靠性，同時平衡成本與性能需求。
結語
熔斷電阻器作為電路保護的“雙重衛士”，憑借其集成化保護與高可靠性，持續護航汽車電子、光伏系統等關鍵領域的安全運行。國際品牌以精密工藝與嚴苛認證主導高端市場，而國產廠商則通過成本優勢與快速響應能力搶占細分賽道。隨著高集成化與智能化趨勢加速，自恢復型、智能監測等創新技術將重塑行業格局。工程師在選型時需權衡性能需求與成本邊界——高可靠場景優選Vishay、KOA等國際方案，成本敏感項目可依托風華高科、安徽賽福實現降本增效，最終在安全性與經濟性間找到最優平衡點。
