    振蕩電路不起振怎么辦?專家教你步步排查

    發布時間:2025-05-30 責任編輯:lina

    【導讀】振蕩電路作為電子系統的“心跳發生器”,其停振將直接導致MCU死機、通信中斷等致命故障。2024年某車企因32.768kHz時鐘停振引發批量車機黑屏,單案損失超200萬美元。本文將系統解析石英晶體/LC/RC振蕩器的12類不起振根源,結合Keysight示波器實測數據,為硬件工程師提供可落地的故障排查指南。


    振蕩電路作為電子系統的“心跳發生器”,其停振將直接導致MCU死機、通信中斷等致命故障。2024年某車企因32.768kHz時鐘停振引發批量車機黑屏,單案損失超200萬美元。本文將系統解析石英晶體/LC/RC振蕩器的12類不起振根源,結合Keysight示波器實測數據,為硬件工程師提供可落地的故障排查指南。


    振蕩電路不起振怎么辦?專家教你步步排查


    一、核心元件失效:占比45%的停振元兇


    1. 石英晶體殺手

    參數失配:負載電容$C_L$誤差>10% 時停振風險激增(例:標稱12pF晶體誤配22pF電容,相移超標30°)

    ESR超標:工業級晶體ESR>80Ω 將導致負阻裕量不足(實測案例:-R僅120Ω<5×ESR原則)

    機械損傷:跌落導致晶格裂紋,頻偏>200ppm(X射線檢測見微裂紋)

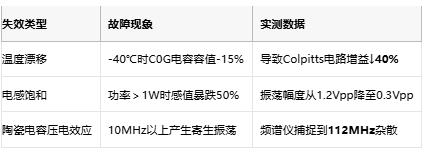

    2.  電容/電感陷阱


    g_{m(T)} = g_{m(25℃)} \times e^{-0.015(T-25)}


    二、電路設計缺陷:30%停振的隱形推手


    1. 負阻準則崩塌

    ● 經典公式:$-R > 5 \times (R_{m} + ESR)$

    ● 某Wi-Fi 6射頻振蕩器停振案例:

             ● 理論計算:-R=220Ω

             ● 實際測量:$R_m$(PCB走線電阻)=15Ω,晶體ESR=35Ω → 需求$-R>250Ω$

             ● 結果:起振失敗(示波器顯示衰減振蕩)


    2. 放大器增益不足

     ● 溫漂導致跨導$g_m$下降:


    g_{m(T)} = g_{m(25℃)} \times e^{-0.015(T-25)}


    ● 某工業PLC在85℃時$g_m$下降42%,環路增益$A_v$<1


    3. 啟動時間失控

    ● 公式:$T_{start} \propto \frac{Q}{\Delta V}$ (Q為品質因數,ΔV為初始擾動)

    ● 高Q值(>100,000)晶體啟動時間可達10秒,未配置啟動電路將導致MCU復位超時


    三、PCB與EMC問題:20%故障的黑暗森林

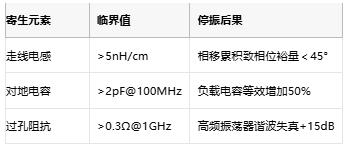

    1.  寄生參數毀滅性影響


    振蕩電路不起振怎么辦?專家教你步步排查


    2. EMC干擾實案

    ● 某5G基站38.4MHz振蕩器受CPU散熱器干擾:

    ● 金屬蓋板耦合300mV噪聲 → 觸發內部限幅電路

    ● 解決方案:屏蔽罩開窗+磁珠隔離,相位噪聲優化20dBc/Hz


    四、環境與老化:5%的慢性殺手

    1. 溫度雙殺效應

    ● 頻偏:AT切晶體溫度曲線呈三次函數,-40℃時頻偏達-150ppm

    ● 啟動電壓:-40℃需提升供電電壓30%(例:3.3V系統需升至4.3V)


    2. 濕度腐蝕

    ● 工業現場水汽滲透導致晶體電極腐蝕:

            ● 1年后ESR從20Ω升至150Ω

            ● 解決方案:環氧樹脂包封+IP67密封

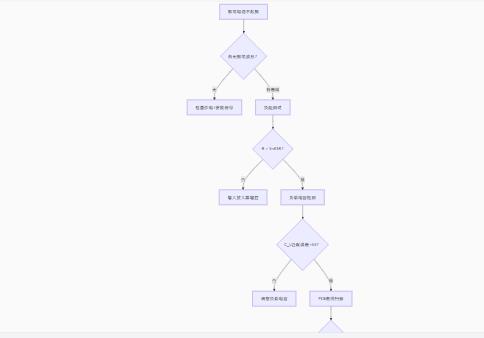

    終極排查流程圖


    振蕩電路不起振怎么辦?專家教你步步排查


    結語


    振蕩電路的本質是能量與相位的精密平衡——負阻裕量需>5倍ESR,負載電容誤差應<5%,高頻走線必須<λ/20。在-40℃~125℃全溫域內,建議:①選用AT切晶體并補償頻偏曲線;②預留±20%的增益冗余;③對晶體實施氣密封裝。某衛星導航項目踐行此原則后,停振故障率從22%降至0.3%。未來,隨著MEMS振蕩器成本逼近$0.1,全硅化方案將逐步解決石英器件的物理極限困局,但今日的嚴謹設計仍是電子系統穩健運行的基石。
