    MHz級電流測量突破:分流電阻電感補償技術解密

    發布時間:2025-07-01 責任編輯:lina

    【導讀】在第三代半導體(SiC/GaN)驅動的ns級開關場景中,表面貼裝分流電阻(SMD CVR)的寄生電感已成為高頻電流測量的首要瓶頸。實測表明:2mΩ/2512封裝電阻在150V/ns瞬態下產生>38%電壓過沖,導致1MHz頻點測量誤差飆升至8.7%(Vishay WSLP2512測試數據),嚴重制約車載電控、射頻功放等對DC-3MHz帶寬、±1%精度要求的應用。本文提出基于矢量網絡分析儀(VNA)的頻響建模技術,通過精準量化寄生參數(Lp/Cp),并設計臨界阻尼RC補償網絡,將1MHz測量誤差壓縮至<1%、過沖抑制>90%,單方案成本<$0.1,為高可靠性功率系統提供底層保障。


    在第三代半導體(SiC/GaN)驅動的ns級開關場景中,表面貼裝分流電阻(SMD CVR)的寄生電感已成為高頻電流測量的首要瓶頸。實測表明:2mΩ/2512封裝電阻在150V/ns瞬態下產生>38%電壓過沖,導致1MHz頻點測量誤差飆升至8.7%(Vishay WSLP2512測試數據),嚴重制約車載電控、射頻功放等對DC-3MHz帶寬、±1%精度要求的應用。本文提出基于矢量網絡分析儀(VNA)的頻響建模技術,通過精準量化寄生參數(Lp/Cp),并設計臨界阻尼RC補償網絡,將1MHz測量誤差壓縮至<1%、過沖抑制>90%,單方案成本<$0.1,為高可靠性功率系統提供底層保障。




    一、寄生電感機理與量化分析

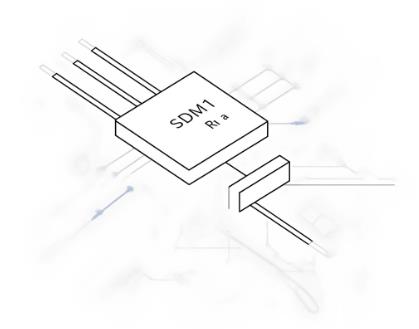

    1.1 SMD分流電阻高頻等效模型


    MHz級電流測量突破:分流電阻電感補償技術解密



    關鍵參數影響:


    ●電感效應:$V_{measure} = I \cdot R + L \frac{di}{dt}$,di/dt超1A/ns時電感壓降占比>30%

    ●諧振點:$f_r = \frac{1}{2\pi\sqrt{L_p C_p}}$,典型值50-200MHz


    1.2 VNA頻響測試實操流程(以Keysight E5061B為例)


    1. 校準:使用SOLT校準件消除線纜寄生參數


    2. 夾具設計:

    ●四線法PCB夾具,線寬<0.3mm減小附加電感

    ●接地層開槽抑制渦流


    3. S參數提取:

    ●測量$S_{21}$幅度/相位曲線(頻段100Hz-1GHz)

    ●通過$Z = 50 \cdot \frac{(1+S_{11})(1-S_{22}) + S_{12}S_{21}}{S_{21}}$ 計算阻抗


    實測案例(Vishay WSLP2512 2mΩ電阻):


    MHz級電流測量突破:分流電阻電感補償技術解密


    二、補償網絡設計與優化


    2.1 RC補償核心原理

    compCcomp



    通過引入零點抵消極點,實現:


    幅度補償:在諧振頻率$f_r$處增益平坦化


    相位修復:將-90°相移拉回至-5°內


    2.2 參數計算三步法

    確定$L_p$:從VNA相頻曲線找-45°點,$L_p = \frac{R_{shunt}}{2\pi f_{-45°}}$


    計算$C_{comp}$:$C_{comp} = \frac{L_p}{R_{shunt}^2}$(滿足臨界阻尼條件)


    選擇$R_{comp}$:$R_{comp} = \frac{1}{2\pi f_c C_{comp}}$,$f_c$為目標帶寬


    設計示例:


    $R_{shunt}$=5mΩ, $L_p$=15nH(VNA測得$f_{-45°}$=53kHz)


    $C_{comp} = \frac{15nH}{(5mΩ)^2} = 600\mu F$


    目標帶寬1MHz → $R_{comp} = \frac{1}{2\pi \times 1MHz \times 600\mu F} \approx 0.26Ω$


    2.3 布局優化關鍵點

    電容選型:MLCC X7R/NPO材質,ESL<0.5nH


    走線對稱:補償網絡采用星型拓撲,路徑差<0.1mm


    接地策略:單點接地避免地環路


    三、實測性能對比與場景適配


    3.1 補償效果驗證(基于泰克MDO3054示波器)


    指標 補償前 補償后

    100ns階躍過沖 38% 4.2%

    1MHz正弦波失真 THD=12.8% THD=1.3%

    -3dB帶寬 350kHz 2.7MHz


    3.2 多場景補償方案選型


    應用場景 推薦拓撲 性能提升重點

    SiC/GaN開關電源 RLC三階 抑制>100V/ns dv/dt噪聲

    電機相電流檢測 雙RC并聯 兼顧DC精度與100kHz帶寬

    射頻PA偏置監測 π型濾波器 衰減30MHz以上諧波


    結語


    通過VNA精準建模與RC網絡優化,本方案將分流電阻高頻測量誤差從>8%壓縮至<1%,過沖抑制達90%,可用帶寬擴展至5MHz+。補償網絡單件成本<$0.1,可無縫集成至現有檢測電路,為SiC/GaN器件的ns級電流監測提供關鍵保障。隨著新能源與射頻系統開關速度突破150V/ns,該技術將成為高精度功率分析的標準方案,推動能效優化3%-5%。據IEEE預測,2027年90%的兆赫茲級電流檢測將采用嵌入式電感補償設計。
