- 峰值效率高達98％
- 增加了加強散熱性能的機械安裝選項
- 由一個完整的基板配上多款引腳長度
- 高功率應用如企業級計算機和網絡系統

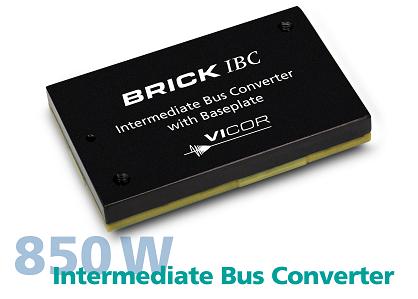

Vicor 公司近日宣布其IBC050系列高性能四分一磚VI BRICK™中間總線轉換器, 增加了加強散熱性能的機械安裝選項，由一個完整的基板配上多款引腳長度。Vicor的高效率中間總線轉換器IBC讓客戶有更大的靈活性，以滿足高功率應用如企業級計算機和網絡系統的設計挑戰。
Vicor的中間總線轉換器(IBC)，采用正弦振幅轉換器™拓?fù)浣Y(jié)構，令峰值效率高達98％。產品有采用開架式封裝，方便模塊的上方和下方的空氣流動，減少下游組件的溫升。但仍然有部份設計人員需要應付嚴苛的散熱環境，和緊絀的空間限制。在這種應用環境下， 設計師可以把新基板款式的1/4磚IBC貼到散熱器或冷凍板上。
Vicor的1/4磚和1/8磚中間總線轉換器(IBC)完全配合業內引腳標準， 引腳長度有3.68、 4.57 和 5.33mm (0.145、0.180 和0.210 英吋) ，可配合不同厚度的電路板。設計人員現在可以有更多的選擇，并且在選用Vicor的高效率IBC時，可以更隨心的選擇不同厚度的電路板。
Vicor的IBC050系列 ¼磚中間總線轉換器(IBC) ， 面積只58.4 x 36.8 x 10.5 mm (2.30 x 1.45 x 0.42 英吋) ， 可即時替代同業的5:1及4:1固定比例轉換器， 提升產品效能。 IBC050系列輸出功率范圍由600W 至850W。 可在散熱條件受到極大限制的環境，提供最大的可用功率，把電路板空間留給主要功能組件。 Vicor的1/8磚中間總線轉換器(IBC) ，最高輸出功率達500W，用來代替同業同功率級的的1/4磚中間總線轉換器，可節省更多電路板空間。 模塊都在1 MHz帶寬操作，減少瞬變反應時間達10倍，免除整個中間總線的體電容，又再節省一點空間。
“Vicor公司為客戶提供更高效率，更高密度的產品和設計靈活性，以滿足其特定的電源管理和系統的設計要求”，Vicor的磚式模塊業務部， 高級產品業務經理羅伯特說 (Robert Marchetti)。 “這些新的基板和引腳長度選項，擴展我們IBC050系列的散熱和機械安裝選項，令產更具多功能性。”
設計人員可以利用Vicor新的IBC仿真工具，這是業內第一臺在線仿真程序，設計人員可以按照應用的特定操作條件和熱環境，模擬Vicor IBC模塊的電氣和熱性能。
