【導讀】一年一度的中秋佳節又要到了，月餅自然是要吃光光了，那剩下來的月餅盒該怎么辦呢？扔了豈不可惜？或許可以學學這位DIYER，用月餅盒加機箱風扇打造一款高效筆記本散熱底座。一起來看看他是怎么做的吧！
1 DIY工具和材料
● 手鋸
● 尖嘴鉗
● 各種螺絲刀
● 強力剪刀
○鋁制月餅盒一個
○ 9-12V 直流電源一個
○ 12V 9CM PC機箱風扇一個
2 DIY設計思路
本人的筆記本為古老的HP520，散熱奇差。不過底部的內存北橋無線網卡的模塊的蓋子可以輕松打開，正好可以被一個9CM風扇覆蓋。于是打算以月餅盒為底座，在特定位置開一個孔安裝風扇使筆記本放上后風扇正對去掉那塊底板的筆記本主板。

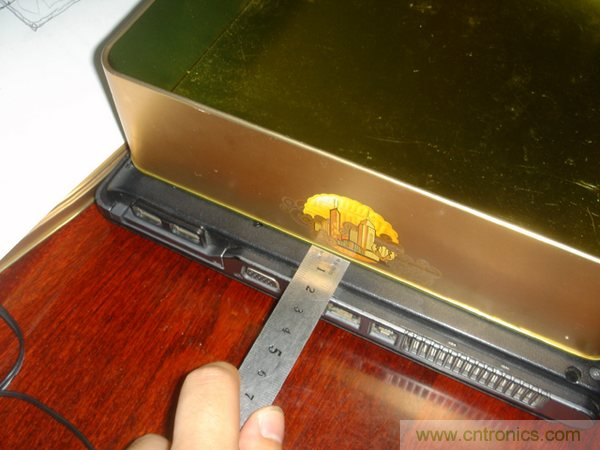

3 測量風扇尺寸

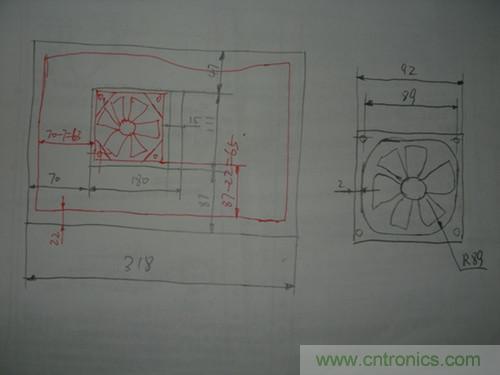

計算風扇安裝的相對位置。

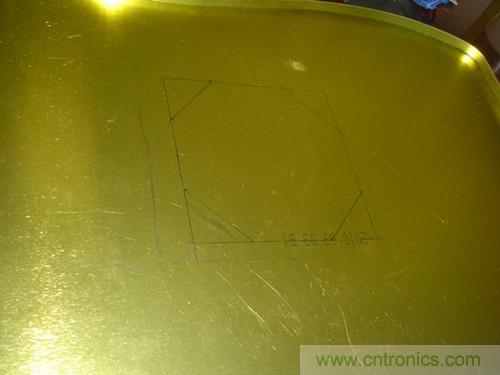

根據計算的尺寸，在月餅盒上找正位置畫線。
4 月餅盒打孔、擴孔
此步驟詳細說明一下：由于本人沒有電鉆之類的電動工具，只能靠家里已有的各種工具進行破壞。

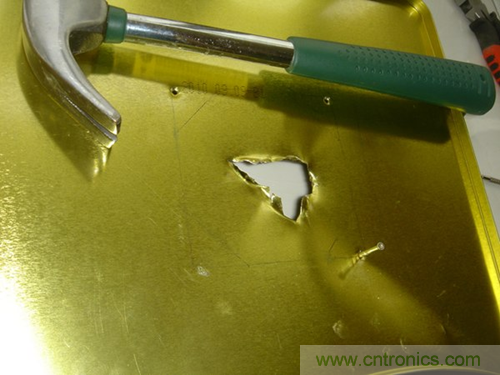

首先用釘子和錘子在正中間打了幾個孔，然后用尖嘴鉗挖了個洞。
這個時候我想到，如果把正八邊形切除好了再打孔，恐怕強度已經不夠了。于是操起錘子和釘子，確定位置關系后，打好四個定位孔（之后用螺絲固定風扇）。

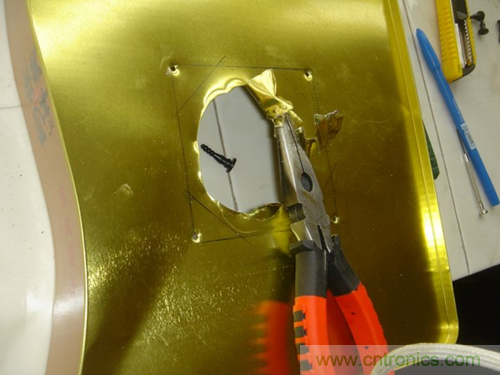

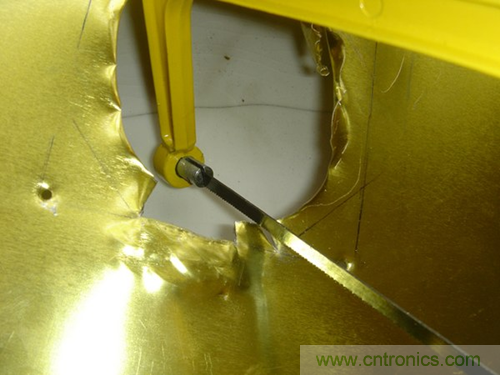

轉過頭來，繼續擴孔。擴到差不多的時候停止，上鋸條。這個地方我靈光一現，覺著不用鋸一個八邊形出來——我只需要鋸出對角線的一部分，然后把剩余的材料翻折到背面，這樣既省力有不傷手。

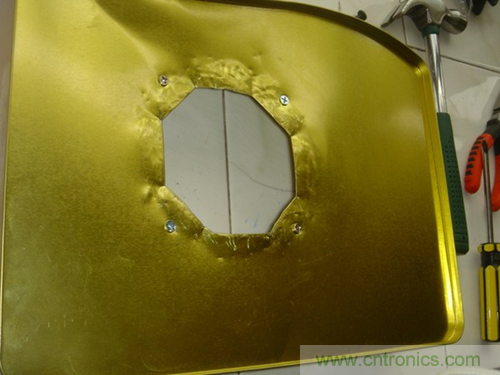

先前打的四個定位孔。用一個一字螺絲刀轉一圈，輕松完成擴孔。然后把四個螺絲裝上。

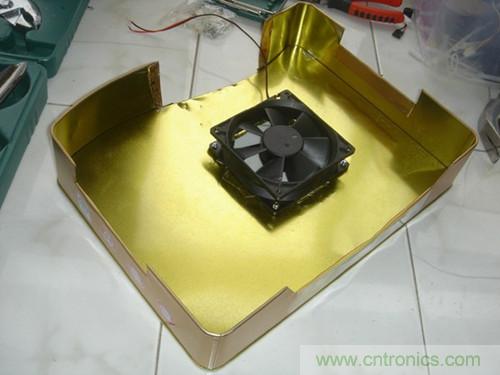

5 固定風扇
固定風扇。四個孔的位置精度保證的不錯，可以輕松對上風扇的螺紋孔。
初步完成了。接上電源大概試了一下，我擔心的事情發生了——由于四下都密封，所以風扇沒有進風道，轉得很猛但風不大。
6 開進風槽

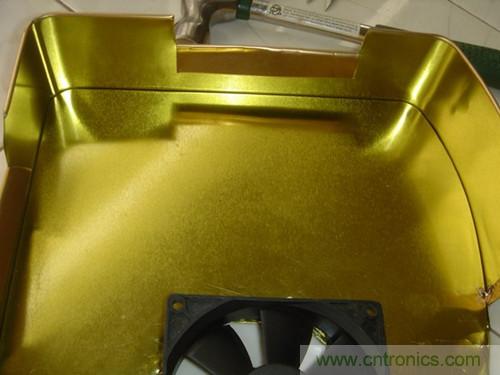

重新返回陽臺，開進風槽。
這個時候我突然想起家里有個強力剪刀，于是我發現，這個可以不用鋸條，直接暴力剪它就可以。還是老辦法，剪開一段，然后翻進去。

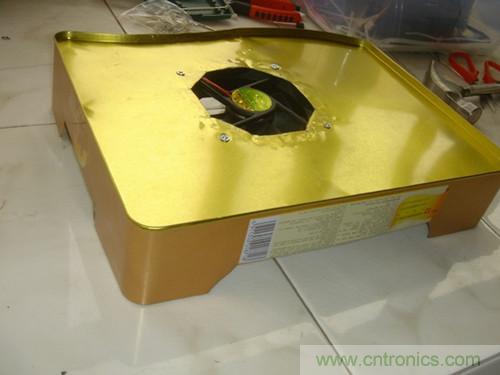

好了，大功告成，初步效果圖。
7 風扇風量測試

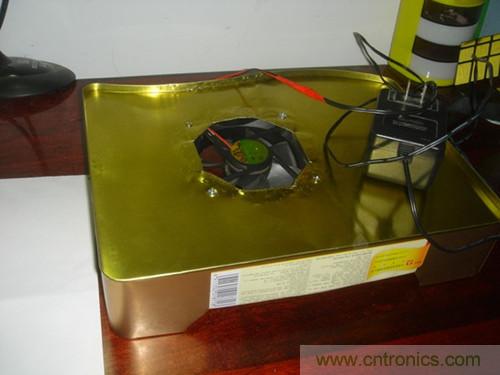

連上電源進行測試，風量十足。

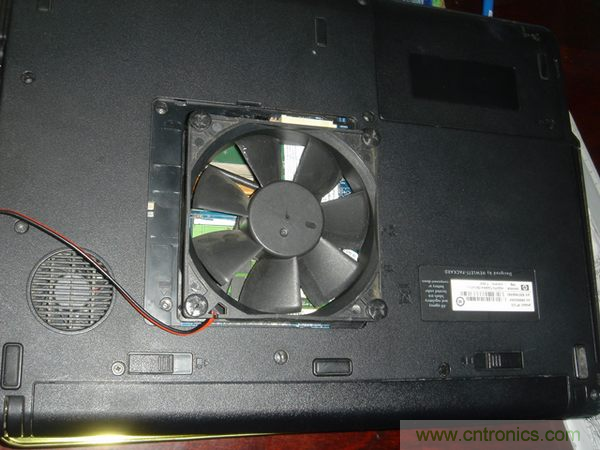

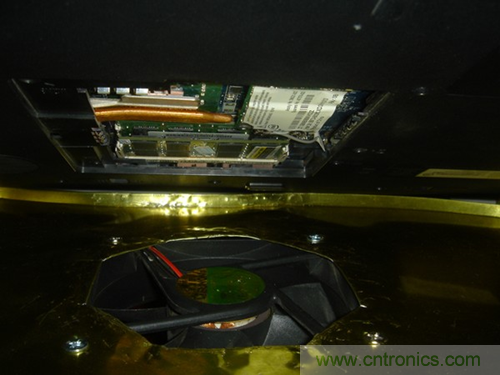

放上筆記本可以看到，風扇正對打開底板后的主板，北橋熱管清晰可見。
[page]
8 筆記本溫度壓力測試

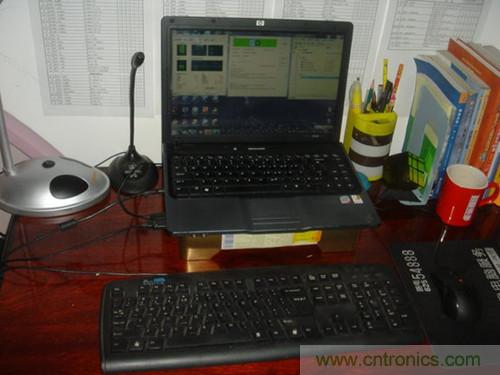

在筆記本上裝一堆拷機軟件，開始對比測試，拷機15分鐘可見不加散熱墊情況下，筆記本CPU溫度接近95度。而加上散熱底座基本都有20度得降幅，效果非常明顯，絕對秒殺市面上各種散熱底座。
唯一的不足就是這個機箱風扇噪音有點大，如果換成靜音風扇效果更好。
9 筆記本散熱風扇完成
最后，用絕緣膠布把風扇與電源徹底固定好，大功告成。
