整個系統主要包括客戶端軟件、WiFi轉紅外模塊，如圖1所示。客戶端軟件通過WiFi，將已編碼的數據通過WiFi傳送至WiFi轉紅外模塊，然后WiFi轉紅外模塊根據編碼規則，傳遞指令至內部紅外發射模塊，實現紅外數據的發送。


圖1：WiFi轉紅外模塊



（一）家用智能遙控器客戶端的構成



1、碼數據包的采集與設計



（1）鍵碼數據包的采集



紅外遙控器的編碼格式通常有NEC。



NEC格式的特征：使用38kHz載波頻率，引導碼間隔是9ms+4.5ms，使用16位客戶代碼，使用8位數據代碼和8位取反的數據代碼。



隨著家庭電器種類、型號的不斷增多，相對應的遙控器也隨之增加，為了便于管理、存取與更新家電遙控器的紅外代碼，需要為繁多冗雜的代碼建立一個數據包。



（2）遙控器按鍵數據包的設計



由于紅外協議各不相同，并且又相互不兼容，所以直接發送紅外數據會導致WiFI轉紅外模塊處理十分繁瑣。因此，收集多種紅外協議數據，按照自定義編碼規則，將多種協議編碼化，并保存于后臺數據庫。



為了實現按鍵界面與遙控器數據包的匹配，定義數據包格式如下：



文件起始標志位4位。

鍵碼屬性128位：設備的信息，訪問中文字庫編碼、ASCII碼。

載波頻率4位：35-42kHz；分辨率0.5kHz，以適應不同載波的遙控器。



鍵碼編碼：對遙控器界面軟件的所有按鍵進行編碼，鍵碼位數根據實際紅外協議確定。



2、控器界面軟件的設計



（1）數據庫設計



安卓操作系統采用標準SQLite數據庫，提供管理數據庫相關的API.利用SQLiteOpenHelper類中的onCreate（）Call Back方法以及onUpdate（）Call Back方法創建與打開各種遙控器紅外代碼表Table，存進數據庫中，方便數據的及時更新。



（2）按鍵與數據包匹配



在手機界面中，每個按鍵都與其相對應的紅外代碼相匹配，即按鍵功能與數據庫中各種遙控器數據相連接。通過調用getReadableDatabase（）方法當用戶按下按鍵時，軟件會查找數據包，將與該按鍵相連的數據包數據，即相對應的控制家電的紅外代碼以WiFi的形式發送至WiFi轉紅外模塊。





本模塊負責數據接收、紅外發射。包含WiFi數據接收與傳送、串口數據解析、紅外電平發射。采用WiFi芯片USR-WIFI232，提供WiFi信號及獲得客戶端所發送數據，再將數據通過串口傳送至中控CPU。



本模塊內部采用單片機作為中控CPU，處理編碼化數據與紅外協議的轉化。由于單片機價格低廉，資源足夠，功能滿足中控CPU的需求，因此，采用單片機作為中控CPU.在單片機程序中設置多個紅外協議入口點，當編碼化的數據傳送至單片機后，按照自定義的編碼規則，尋找對應的紅外協議入口，從而發射對應的紅外電平。



中控CPU功能硬件電路由單片機最小系統及紅外發射電路成。在中控CPU程序中，包含定時器功能、串口數據讀取功能、紅外電平控制功能。中控CPU的程序流程圖如圖2。定時器功能主要是用于產生載波，并與紅外信號疊加，從而提高紅外信號在空氣中傳播的抗干擾能力。串口數據讀取，將WiFi芯片傳遞的數據加以分析，按照自定義的編碼規則，進入不同的紅外協議功能函數。紅外電平控制功能，實現具體的紅外協議函數，通過串口讀取功能提供的數據，發射出匹配的紅外信號。

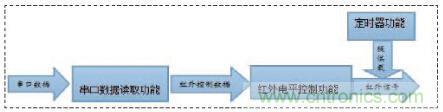

圖2：中控CPU的程序流程圖

實驗測試



本次試驗采用專用的紅外測試儀器，可以監測到紅外信號并將其波形顯示出來。采用安裝客戶端的安卓手機及WiFi轉紅外模塊，對比于實物遙控器。將實物遙控器、WiFi轉紅外模塊都對準紅外測試儀器。按下實物遙控器的某個按鍵之后，觀察紅外測試儀器顯示的波形，如圖3所示；接著按下安卓手機上對應的遙控器按鍵后，觀察紅外測試儀器上的波形，如圖4所示。

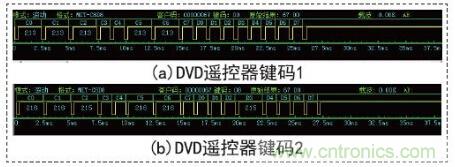

圖3：實物遙控器按鍵的紅外波形

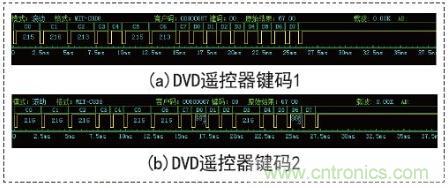

圖4：智能遙控器按鍵的紅外波形


由圖3、圖4可以看得出，安裝客戶端的安卓手機及WiFi轉紅外模塊可以實現實物遙控器的功能。
