改造目標：將網線測試儀改造成為可充電式測試儀

改造方案：將內置的9V電池改為3.7V鋰電池，并用升壓電路將鋰電池的3.7V電壓升高至9V，以匹配網線測試儀的工作電壓，并加上鋰電池充電電路供鋰電池進行充電使用。

改造材料及工具：14500鋰電池一顆、升壓電路、鋰電池保護板、鋰電池充電電路、自鎖開關、導線若干、絕緣膠帶、手電鉆、銼刀、電烙鐵等。

Step1：電池加裝保護板

首先要對電池進行改造，筆者使用的是一顆三洋14500鋰電池，容量為800mAh，而一般的9V電池大約在200mAh左右。因此在使用14500鋰 電池時，測試儀的電量是平常的1.6倍左右，使用時間可以大大延長。只是這顆14500電池并不帶保護板，因此在鋰電池正式使用之前，要給鋰電池加裝保護板。

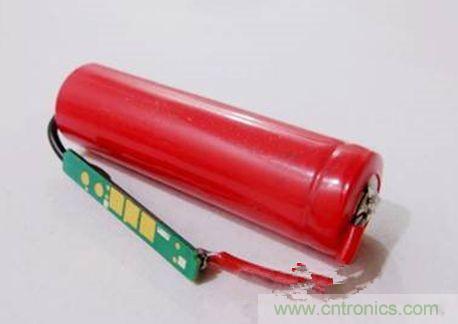

用鎳片將電池的正負極連接到保護板上，然后再用高溫絕緣膠帶將保護板固定在鋰電池上，在固定之前，記得要先用導線在保護板上引出正負極線，以便下一步連接升壓板以及自鎖開關用。焊接好保護板以后，用高溫絕緣膠帶對電池正負極進行絕緣包裹，就可以進行下一步的改造了。

為什么要給鋰電池加裝保護板？

任何鋰電池都有固定的充放電截止電壓，過充與過放都會對鋰電池造成損害，因此需要加裝鋰電池保護板，防止鋰電池過充以及過放。

Step2：在外殼上開孔

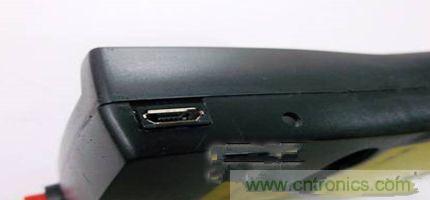

然后要在網線測試儀機身上開出MICro USB充電接口等三個孔。具體步驟是將網線測試儀拆開，將電路板、電池暫時移開。然后用10mm的鉆頭開出自鎖開關的安裝孔，開孔的時候要注意用手壓緊上 下外殼，避免影響開孔精度。在另一側用3mm的鉆頭開出充電指示燈孔。在指示燈旁用銼刀開出Micro USB接口的孔，三個孔位開好以后，就可以進行的電路安裝工作了。

[page]
Step3：電池及電路安裝

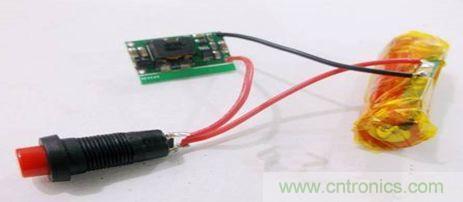

接下來就要進行電池以及電路的安裝了，操作起來并不難。將電池的正極焊接到自鎖開關上，將自鎖開關連接到升壓板上。之所以要給測試儀再加裝一個自鎖開關，是因?yàn)樯龎喊逵幸欢ǖ拇龣C(jī)電流，而測試儀不工作時，需要從電池上切斷電路，才能真正地達到關閉測試儀的目的，因此在安裝了自鎖開關以后，測試儀的打開關就由新裝的自鎖開關控制。

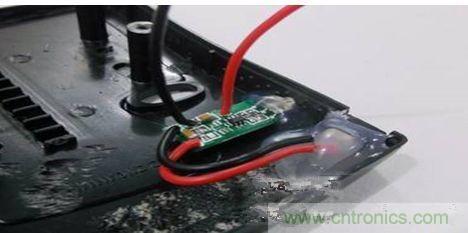

將充電電路連接到電池的正負極上，筆者在這里使用了TP4057方案的充電電路，這是一款線性鋰離子電池IC，它擁有最高500mA的可編程充電電流， 因此筆者將充電電流設定為500mA，而電池容量為800mAh。由于充電電路沒有待機耗電，因此可以直接連接到電池正負極上，另外要切忌的是，充電電路 的電源輸入極性不能接反，否則必定會燒毀電路。

之后將充電板的電源端與MicroUSB的正負極連接好，再將電池端引出正負極引線待用。將自鎖開關、升壓板放到測試儀內部，要特別對升壓板用熱熔膠固定，防止升壓板與充電板或開關短路。最后將充電板的電池端連接到電池保護板的正負極即可。

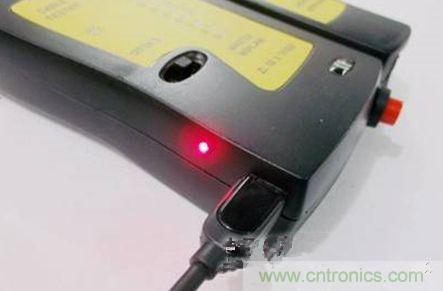

改造后，正在充電的網線測試儀

網線測試儀雖然不如無線鼠標這類設備耗電，但是對于經常使用網線測試儀的朋友來說，小小的改造就可以節省許多的9V電池，即使是疏忽忘記關閉測試儀，也不會造成一次性電池的浪費，這不僅可以鍛煉自己的DIY動手能力，也可以發揚低碳環保的生活理念。
