【導讀】本文設計的防盜報警器是與石英鐘連接，這樣做的目的在于在防盜報警的同時可記錄下盜情發生的時間。本次設計的電路簡單，制作過程容易。下面我們就來了解一下這款可計時的防盜報警器的工作原理及設計電路。
提示：使用9V~12V電源均可，整機工作電流為3mA—3.5mA．報警時工作電流為0.6~1A）。雖然工作時靜、動態電流變化很大，但不影響石英鐘的精度。

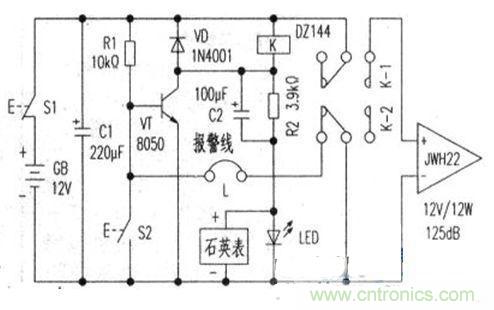

防盜報警器原理電路如附圖所示。平時．晶體管VT基極經報警線和繼電器K的一組觸點（K-2的常閉觸點）接地，則VT截止．K為釋放狀態。此時12V電源電壓經繼電器K線圖（相當于電阻）、R2、LED分壓為石英鐘提供1.5V左右工作電壓，石英鐘工作，同時LED發光。報警線L可以用任何細導線隱蔽地纏繞在需要保護的設備或門窗上。
當盜賊行竊時，報警線L被扯斷，晶體管VT立即正偏導通，繼電器K得電吸合：一方面觸點K-I接通（自帶音源）報警電喇叭的TWH22電源．產生強力 “抓賊呀”報警聲（也可通過K-l接通攝像頭、無線遠傳報警設備等）；另一方面VT導通后，將R2、LED支路短路，LED熄滅，石英鐘失電停止工作，記下準確的盜賊行竊時間。此時就是重新接通報警線L，由于觸點K-2已經斷開，繼電器吸合狀態被鎖住而不會釋放，石英鐘也不會再工作，而TWH22繼續報警。
S2為復位按鈕（一般安裝在報警器較隱蔽的位置）。要使報警聲停止、石英鐘恢復工作，可在記下報警時間，并重新連接好報警線 L后，按一下S2，使VT復位到截止?fàn)顟B(tài)，繼電器K釋放，LED點亮，石英鐘獲電工作。注意：此時應重新校正石英鐘時間，使其按正確時間（如北京時間）運行。
指針式石英鐘的工作電流為脈動電流，在確保石英鐘正常工作的前提下，從減小守候電流方面考慮，在其供電降壓電阻R2兩端并接一只100μF的加速電容C2，這時整機工作電流為3.2mA(若去掉C2，R2阻值應從3.9kΩ降至2.4kΩ，此時工作電流為5mA)。電路安裝完畢試機時，若石英鐘不走，可適當調整(減小)R2阻值，使其正常運行即可。
