【導讀】電子設備功能及性能的增加同時也帶來了干擾問題，尤其是通信設備的干擾問題日益嚴重，因此不得不考慮設備的抗干擾問題以及對通信設備進行抗干擾測試，本文闡述了基于基于DDS技術和單片機設計的射頻信號干擾器 ，詳細分析了其電路設計。
文中介紹的干擾器能夠產生3種干擾信號：隨機干擾、點頻干擾和掃頻干擾，其中點頻干擾和掃頻干擾是基于單片機對DDS芯片AD9852的控制產生，整個系統的控制靈活、高效。測試結果表明，系統能夠準確產生所需要的干擾信號，滿足抗干擾性能測試的需要。雖然本設計產生的干擾信號位于406 MHz頻段，但這樣的電路結構也可用于其它頻段(需修改VCO、PLL等電路)，例如手機通信頻段，因此本電路結構對其它頻段的應用同樣具有借鑒意義。
文中介紹的射頻信號干擾器可用于測試通信設備的抗干擾能力，能夠產生如下3種干擾：
1)隨機干擾。在目標頻率范圍內產生頻率隨機的干擾信號，湮沒目標頻率，也會降低信噪比，形成對正常通信的壓制。
2)點頻干擾。在已知目標頻率的情況下，瞄準目標頻率輸出干擾信號，產生對目標通信的壓制效果。
3)掃頻干擾。在目標頻率范圍內進行頻率掃描，當干擾信號頻率與通信頻率的碰撞概率達到一定數值時，就會影響通信的信噪比，導致誤碼率增加，產生有效干擾。
射頻信號干擾器的設計基于DDS技術和鎖相環(PLL)技術，通過單片機進行控制，能夠產生分辨率極高的干擾頻率，控制方便、靈活。
1 硬件電路設計

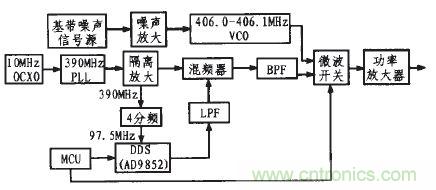

射頻信號干擾器原理框圖如圖1所示，當微波開關接通406．0~406．1 MHZVCO時，輸出隨機干擾噪聲；當微波開關接通BPF時，輸出點頻干擾或掃頻干擾噪聲。
圖1硬件系統原理框
1.1 隨機干擾基帶噪聲信號源的隨機電壓噪聲施加到VCO的電壓控制端，產生噪聲調頻信號。406．0~406．1 MHZVCO輸出信號的頻率表示為：
ωvco=ωo+Kvco(Vo+Anu(t)) (1)
式中：ωo為控制電壓為零時VCO輸出頻率，Kvco為VCO電壓控制增益，Vo為直流控制電壓，An為噪聲放大電路增益，u(t)為基帶噪聲信號。
當微波開關選通隨機噪聲輸出時，輸出信號為
Vo(t)=KSKAUvcoCOS(ωo+Kvco(Vo+Anu(t)) (2)
式中：KS為微波開關增益，KA為放大器增益，Uvco為VCO輸出信號幅度。干擾機的輸出為調頻噪聲，噪聲幅度為KSKAUvco，噪聲的中心頻率為ωo+Kvco(Vo，噪聲頻譜的范圍取決于Anu(t)的幅度。
1.2 點頻干擾與掃頻干擾
點頻干擾與掃頻干擾通過單片機控制DDS專用芯片AD9852實現，AD9852具有功耗低，相位累加器位數高，可產生高頻率的正弦波等優點。
DDS輸出頻率：
f0=KF×fc/2N (3)
其中，KF為頻率控制字，fc為外部參考時鐘的頻率，Ⅳ為DDS相位累加器位數。AD9852的頻率控制字為48bit，即N=48。
輸出頻率分辨率由下列公式?jīng)Q定：
Δf=fc/2N (4)
根據Nyquist定理，DDS外部參考時鐘頻率至少是輸出頻率的2倍(f0/2)，但工程應用中，一般將參考頻率設為最高輸出頻率的5倍以上。本設計中參考頻率為97.5MHz，將的值代入式(4)，得DDS輸出信號的頻率分辨率為3.5 × 10-7Hz。
[page]
AD9852內置12bit DAC，其輸出模擬信號頻譜中除f0外還帶有fc、fc±f0等頻率分量(fc一f0的頻率最低)，需設計一個LPF將其濾除，此處采用了圖2所示的七階Butterworth低通濾波器,對該濾波器使用ADS仿真的結果如圖3所示，81 MHz處的衰減達到- 80．683 dB。

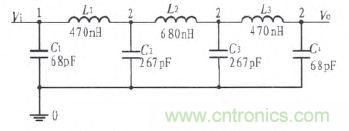

圖2七階Butterwoth低通濾波器

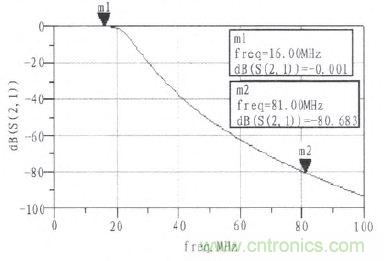

圖3濾波器仿真結果
2 軟件設計AD9852的控制一般采用SPI口，普通的MCS51單片機不帶SPI 13，需要用P1 13模擬SPI口，并提供IOUD CLK和FSK信號。
AD9852 提供了5種工作模式：Single tone、FSK、Ramped FSK、Chirp、BPSK。Single tone模式輸出單一頻率，Ramped FSK模式和Chip模式可以產生掃頻信號，本設計采用Ramped FSK模式，輸出頻率的波形如圖4所示。

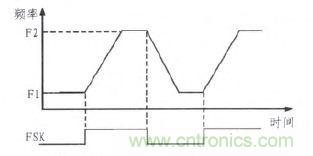

圖4 Ramped FSK模式輸出波形
圖5軟件主程序流程圖
單片機軟件主程序流程圖如圖5所示。單片機通過微波開關來選擇隨機干擾模式或點頻干擾，掃頻干擾模式，通過向DDS寫控制字來控制DDS的輸出模式。對式(3)進行變換得到頻率控制字：KF=f0 × 2N/fc (5)
例如，輸出頻率為16.0 MHz時，KF = 46 190 765 408928=(2A02A02A02A0)16。
