    怎樣理解電容器容抗等效呢?

    發布時間:2018-07-17 責任編輯:lina

    【導讀】電容讓交流電通過的同時對交流電流起到阻礙的作用,就同電阻阻礙電流一樣,所以在大部分的電路分析中,能夠?qū)㈦娙菰陔娐分械淖饔卯?dāng)作一個“特殊”電阻來等效理解,稱為容抗。

    電容讓交流電通過的同時對交流電流起到阻礙的作用,就同電阻阻礙電流一樣,所以在大部分的電路分析中,能夠?qū)㈦娙菰陔娐分械淖饔卯?dāng)作一個“特殊”電阻來等效理解,稱為容抗。

    在交流電的頻率不同和電容器容量大小不同的情況下,電容器對交流電的阻礙作用——容抗也不一樣。

    1、容抗計算公式

    電容器的容抗用XC表示,容抗XC的大小由下列公式計算(通過這一計算公式可以更為全面地理解容抗與頻率、容量之間的關系):


    式中:π為常數;f為交流信號的頻率,單位為Hz(赫茲);C為電容器的容量,單位為F(法拉)。

    電容器容抗等效理解方法

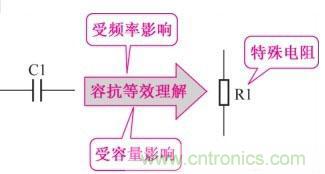

    根據上述內容可以將電容等效成一個“電阻”(當然是一個受頻率高低、容量大小影響的特殊電阻),如圖1-30所示,這時可以用分析電阻電路的一套方法來理解電容電路的工作原理,這是電路分析中常用的等效理解方法。等效理解的目的是為了方便電路分析和對工作原理的理解。

    圖1-30 電容器容抗等效理解示意圖

    2、容抗、頻率、容量三者關系

    容抗與頻率、容量相關。圖1-31所示是頻率一定時容抗與容量之間關系的示意圖。

    圖1-31 頻率一定時容抗與容量之間關系的示意圖

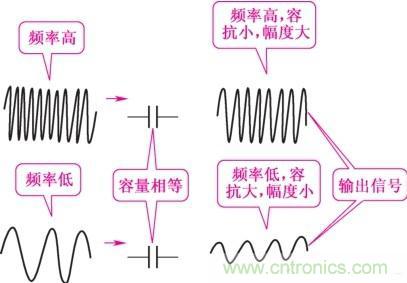

    圖1-32所示是容量一定時容抗與頻率之間關系的示意圖。

    表1-2給出了容抗、頻率、容量三者之間關系的小結。
