    曝拆:非隔離驅動器LED燈泡“大揭秘”

    發布時間:2014-11-03 責任編輯:echolady

    【導讀】近年LED燈泡價格持續下降。在LED燈泡設計的過程中,是什么原因導致成本的下降?本文拆解了LED燈泡,從LED的放置和驅動器架構方面做出了趨勢分析。

    1. Insignia燈泡的外形類似于我們熟悉的傳統白熾燈,不同的是它有三個金屬散熱鰭片,以及塑料(而不是玻璃)的燈頭。

    曝拆:非隔離驅動器LED燈泡“大揭秘”

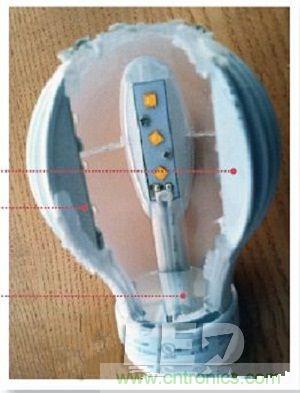

    2. 用一支Dremel工具可以去掉塑料燈泡的外殼,露出六只CREE公司的白光LED,它們照亮了燈泡的光源混合室,從而產生出均勻的照度。LED都裝在金屬鰭片上,鰭片既用于支起LED芯片,也用做散熱片。在混合室的底部,是一塊極薄的鋁反射片,協助燈泡內光線的反射。燈泡的全部電路都處于反射片下的燈泡座內,處于一個獨立封閉的艙室。

    曝拆:非隔離驅動器LED燈泡“大揭秘”

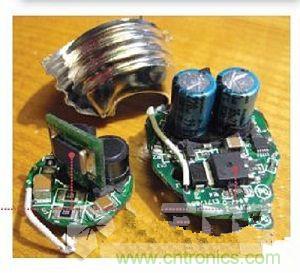

    3. 拆開灌注的橡膠復合物,顯示出了兩塊緊挨著的PCB,電路就在上面。圖中,兩塊PCB被分開,旁邊是燈泡底座。

    曝拆:非隔離驅動器LED燈泡“大揭秘”

    [page]

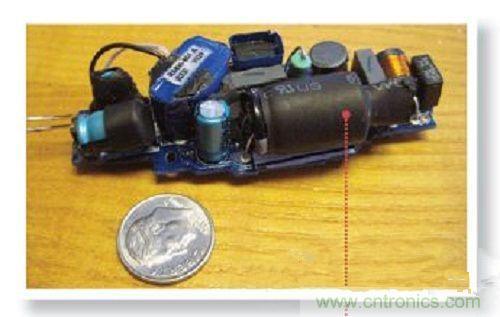

    4. 為了方便比較,顯示了一個大約一年前拆解的LED燈的驅動電路。除了封裝有很大區別之外,還多出許多電子器件。例如,早先的設計有三個電解電容,還有一個非常大的變壓器。

    曝拆:非隔離驅動器LED燈泡“大揭秘”

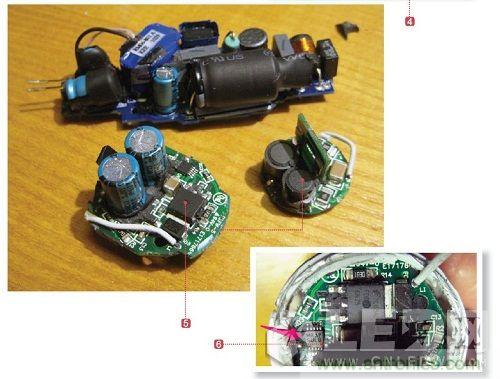

    5. 左圖中并排展示了兩代驅動器:Insignia驅動器只有兩個相對較小的電解電容。這樣的結構帶來了一個問題:燈泡用的是哪種LED驅動IC,這么小的驅動器是如何做到的?

    曝拆:非隔離驅動器LED燈泡“大揭秘”

    6. 問題解答:小IC上的“SULB”字樣是德州儀器公司LM3445的標記。它沒有用變壓器,表明LED驅動器采用的是非隔離式設計。白熾燈的設計本身是非隔離式的。如果你打破一個白熾燈泡的玻璃,而且這個燈泡是插上電源的,那么你就可以直接接觸到交流電源。顯然,非隔離式設計可以做到完全符合UL規格。注意:雖然一個非隔離式交流/直流LED驅動器設計能做到既安全又能滿足UL規格,但在實驗室開發和測試一個非隔離式離線LED驅動器,仍然需要嚴格的實驗室安全流程。

    燈泡的調光對美國市場來說是個重要特性。我用過LutronMaestro調光開關,它有可編程的調光控制,我把它和白熾燈做了逐項的對比。Insignia調光穩定且平滑,調光曲線與白熾燈類似。
