- 具有低功耗
- 低啟動電流
- 較低的EMI
- 最高效率可達84％以上
- 應用于機頂盒、DVD播放機、電源適配器等

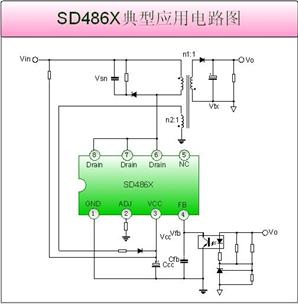

杭州士蘭微電子即將推出應用于開關電源的內置高壓MOSFET、電流模式PWM+PFM控制器——SD486X系列芯片。該系列芯片具有低功耗、低啟動電流和較低的EMI，最高效率可以達到84％以上，啟動電壓、輸出電壓和最大功率均可調節。目前芯片可以提供的功率范圍為：寬電壓范圍5~18W，窄電壓范圍7~21W。可廣泛應用于機頂盒、DVD播放機、電源適配器等整機產品中。
該系列芯片具有峰值電流補償電路，可以為芯片提供最大功率平衡，該電路初始化后，可有效的減小芯片啟動時變壓器的應力。根據負載的實際情況，芯片的開關頻率可在24~67KHz范圍內進行調節，輕負載的降頻模式和峰值電流控制功能可以為芯片提供更高的效率。此外，芯片的ADJ端具有最大功率限制調節功能；振蕩芯片產生的頻率抖動，可以降低EMI；在待機模式下，芯片進入打嗝模式，從而有效地降低芯片的待機功耗。同時，芯片內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，原線圈過流保護，過溫保護和脈沖前沿消隱功能。在芯片產生保護以后，芯片可以不斷自動重啟，直到系統正常為止。
SD486X系列芯片基于士蘭微電子自主研發的BCD工藝制造，采用了DIP-8的封裝形式，并內置了高壓功率MOS系列晶體管，因此，SD486X系列產品具有集成度高、占板面積小、便于整機調試等突出的特點。相對于采用分立的控制芯片和功率MOSFET的應用方案來說，不僅降低了綜合成本，而且大幅度提高了芯片的可靠性。
SD486X是繼SD484X系列成功推出后，士蘭微電子在小功率AC-DC領域推出的又一全新系列產品。士蘭微電子后續將繼續深耕于綠色節能領域，推出更多性能優越的綠色節能高壓電源管理產品。
