    詳析DC/DC電源中的控制芯片DPA426

    發布時間:2014-10-04 責任編輯:echolady

    【導讀】DPA426是高度集成的DC/DC電源控制芯片。DPA426支持正激和反激模式,工作高效,能夠?qū)崿F(xiàn)貼片式封裝,而且該芯片簡化設計,節約空間和成本。DPA426芯片集成了一個200V的高頻功率MOSFET,DPA426芯片集眾多功能于一身,其中包括輸進過欠壓檢測、PWM控制、開關控制、熱關斷保護、工作頻率選擇、外部時鐘同步、可編程電流限制、軟啟動及管段自動重啟動。DPA426最大輸出100W,還有DPA423-425,輸出功率分別為18W,35W,70W。

    詳析DC/DC電源中的控制芯片DPA426

    DPA426簡介

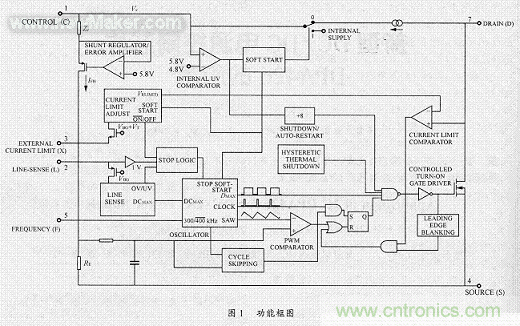

    DPA426的輸進電壓范圍為16~75V,其內部功能框圖見圖1,外形封裝見圖2,各管腳功能如下:

    腳1CONTROL(C)控制腳,接內部誤差放大器同相輸進端,為反饋電流輸進端,用于占空比控制;
    腳2LINE?SENSE(L)在線感應腳,用于過、欠壓檢測,ON/OFF開關控制及外部時鐘同步;
    腳3EXTERNALCURRENTLIMIT(X)外部電流限制腳,用于輸進電流的可編程限制;
    腳4SOURCE(S)接芯片內部功率MOSFET源極;
    腳5FREQUENCY(F)用于選擇工作頻率;
    腳7DRAIN(D)接芯片內部功率MOSFET漏極。


    詳析DC/DC電源中的控制芯片DPA426

    功能實現

    頻率選擇將腳5與腳4短接,工作頻率為400kHz;將腳5與腳1短接,工作頻率為300kHz,腳5不能懸空。

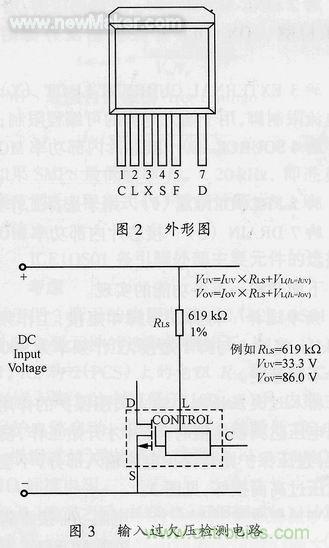

    輸進過欠壓檢測輸進欠壓保護的作用是使輸進電壓達到設定值時,芯片才開始工作,防止誤觸發;過壓保護則是保護電路輸進部分,不會因輸進電壓過高而損壞,見圖3。

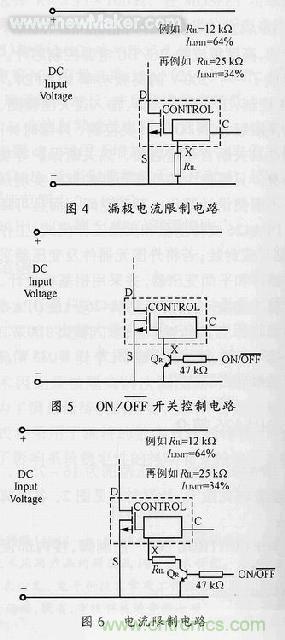

    可編程電流限制將一電阻RIL接于腳3與腳4之間,就可實現對內部功率MOSFET漏極電流的限制,防止因輸出過流或短路引起的損壞,見圖4。

    ON/OFF開關控制可實現對芯片的開關控制,腳3若懸空則芯片停止工作,見圖5;若在三極在電源開啟時,防止浪涌電流過大而損壞內部功率MOSFET及防止變壓器飽和;自動重啟動功能是在電路工作不正常時,使芯片處在一種低功耗的保護狀態,恢復正常后使電路重新啟動。熱關斷保護用來保護芯片不因過熱而損壞,當芯片溫度高于137℃時,芯片內部保護電路會使內部功率MOSFET停止工作;當芯片溫度低于110℃時,保護會自動解除,芯片繼續工作。

    詳析DC/DC電源中的控制芯片DPA426
    詳析DC/DC電源中的控制芯片DPA426

    電路設計

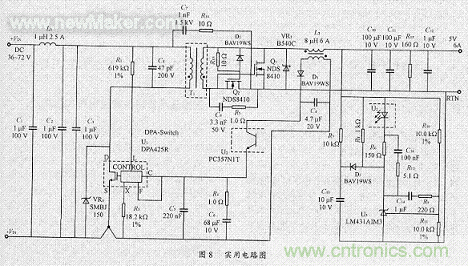

    圖8是一標準單路輸出、正激式DC/DC變換器,輸進電壓為36~72V,48V輸?時效率可達90%。電阻R1設置輸進過、欠壓保護分別為33V和86V;R3用來設置輸進電流限制;腳5連接于腳1使芯片工作于300kHz;VR1用來嵌位功率MOSFET的漏極電壓并使磁芯復位;C9及R5用來保護Q2,使漏源電壓不超過Vdss;次級功率MOSFETQ1,Q2用來實現同步整流,進步整機工作效率;L2的低級用作輸出扼流圈,次級整流、濾波后為芯片提供偏置電流;穩壓部分采用了比較器431,與R10及R11組成的輸出分壓網絡進行比較,并通過偏置繞組提供的偏置電流完成穩壓;D3及C13組成一個軟啟動網絡,與芯片內部限流、軟啟動共同用來防止電源啟動時的過沖現象,R7用來給C13放電;R6,C16,R12,C14,R9,R4,C5共同完成控制循環響應。

    詳析DC/DC電源中的控制芯片DPA426
