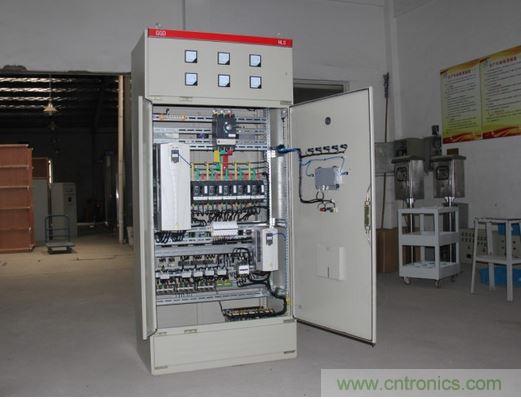

【導讀】工業生產都講究布線的重要性，好的電氣控制柜內部的布線不僅能有效提高生產，還能避免生產中各種意外的產生。那在電力控制柜上的布線究竟要注意哪些呢?又是如何的布置電氣控制柜的布線來更好的生產?
可以從以下幾點注意：
第一， 為了避免電源干擾，電氣控制柜中的電源線應遠離任何所有的電纜線，而且要再入口附近安裝濾波器，以保證外面供電系統是干擾進的到機柜中。
第二， 安裝的濾波器應盡可能的靠近電源輸入插座，在底下布線附近安裝進線和出線，到這兩種走線一定要分開，不可以走平行線，最好能相差180的角度。然后是濾波器輸出的電源線與輸入電源線要遠離開來，不可以讓他們有就會靠在一起，避免干擾又重新出現在電源線上。
第三， 電氣控制柜的重要部件應采用低通濾波器，像中心數控系統的交流電源，以此減少電源干擾的高頻信號的可能性。如果是經濟、技術等方面都容許的話，中心模塊的數控控制系統內的電機驅動系統、變頻器、計算機以及控制電路上的電源，可以分別采用不同合適的濾波器，這樣不僅能避免電源的干擾，還能避免各個模塊之間的干擾。
第四， 電氣控制柜內的強、弱電信號的走線一定不能靠的太近，更不能布置在一個線槽內。
以上就是電氣控制柜布線走向要注意的地方，平時嚴格注意并按規范來問題就不大。
