在對板子進行調試的過程中，大家有可能會遇到StepDown IC燒毀的問題。經過廠家的失效分析之后，結果很有可能是超過電壓或者電流的定額而損壞。那么是什么原因?qū)е铝穗娐返膿p壞呢?



在燒毀的板子中，IC的定額是40V，而電路是18-30V輸入，在IC前面有一級射極跟隨器，將輸入電壓鉗位在30V，這里就和廠家的解釋原因有些出入了。只好將跟隨器的電壓降低至15V，后面就再沒有失效的情況。



對比datasheet，輸入電容、反饋電阻、繼流二極管、濾波電感、輸出電容，都沒有什么問題，最終懷疑是繼流二極管的正向?qū)▎栴}。



手冊中推薦的是肖特基管，但是由于對肖特基管的耐壓特性不放心，所以選用了100V的快恢復ES2B。上示波器觀察發現，在BUCK中，開關管關閉時，二極管上的電壓有一個很深的負尖峰。大概有幾伏特的樣子，受限于示波器的采樣速率，不能完全觀察此波形。但是從原理上講，這個負尖峰+輸入電壓一同施加在開關管上極容易導致開關管過壓燒毀。這個倒是同廠家的失效分析能對上。



按照手冊上面的推薦，改用肖特基二極管后，波形大大改良，基本上看不到負尖峰的存在。由于負尖峰出現在二極管從反向截止轉入正向?qū)ǖ霓D(zhuǎn)換過程中，按說應該屬于“正向恢復”問題。但是除開CREE的SiC二極管中有“零正向恢復電壓”與“零正向恢復電流”的描述，其他二極管對于正向問題均沒有描述。



重點來了，這里需要特別說明的是，本篇文章文章主要想提醒大家注意一個現象：PN節二極管和肖特基勢壘二極管，在由反向阻斷轉為正向?qū)ǖ囊恍《螘r間內，特性是不同的。這個現象可能會影響到開關管的耐壓定額。



因為是批量產品，所以用了兩個手段，一個是降低跟隨器的電壓，從30V降低到15V，另一個是增加了RC吸收回路。二極管倒是維持ES2D沒有更換。另外還有幾百個板子沒有加吸收，更換為SK34，電壓同樣降低到15V。目前兩種更改都沒有失效的案例。



接下來我們再來談?wù)凱N結的正向?qū)щ妴栴}。為什么正向會導電，為什么反向不導電?



然后要知道載流子復合需要時間。所以，電源突然反向的時候，少數載流子不會突然消失。這時候可以發現：阻止二極管反向?qū)щ姷膭輭窘Y(jié)不能阻止少數載流子(n型半導體中的空穴、p型半導體中的電子)越過勢壘——這些越過勢壘導電的少數載流子就形成了反向恢復電流。



反向恢復時間實際上就是消耗掉少數載流子所需要的時間。



反向恢復研究的比較深入。一般認為是少數載流子復合時間導致，根據這個說法可以很好的解釋IGBT的拖尾、PN結二極管的反向恢復，肖特基勢壘二極管的反向恢復時間近似為零，MOS關斷速度等問題。所以反向恢復目前看來還沒有什么爭議。理論已經可以很好的解釋客觀現象了。并且依據理論的一些推論也在一些新式設計中得到了驗證。



肖特基二極管剛出現的時候，的確很多文章都說肖特基二極管的反向恢復時間為零。但現在似乎很少有人這樣說了，相反有報到給出肖特基二極管的反向恢復時間。



認為肖特基二極管反向恢復時間為零的理由是：肖特基二極管是多數載流子導電的，所以不存在反向恢復電流。但現在的研究認為，在過渡層中，會感應出少數載流子。

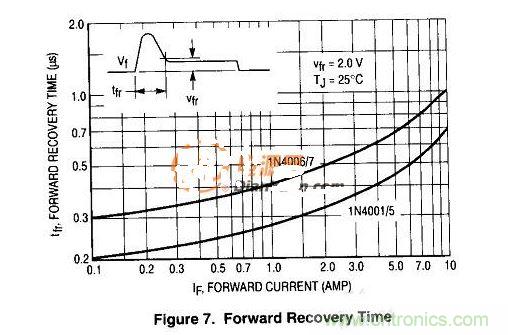

圖1

圖2



上面兩張圖是來自ST的STTH810二極管，標出了兩個參數，圖1是tfr,正向回復時間，這個時間更長，居然達到了300ns之多。圖2就是trr,也就是反向恢復時間， Tfr定義是在If下Vf降低到1.5Vfmax的時間，上面給出的Vfp是5.5V--這個相對600V的Vr來說倒是不算什么。就是不知道這個Vfp是否隨Vr遞減。如果對于20V的管子來說，5.5V的Vfp就已經很高了。正向，不會增加二極管本身的電壓應力，但是會增加開關管的應力。所以需要用吸收電路或者提高開關管定額。
