晶振（晶體振蕩器）是電子設備的“心臟”，為微控制器、通信模塊和時鐘電路提供精準的時序基準。然而，晶振一旦未正常起振，可能導致系統無法啟動、通信異常甚至功能癱瘓。本文將深入解析晶振起振的原理、常見故障原因，并基于工程實踐，系統性介紹示波器檢測法、萬用表輔助判斷法、替換法、信號注入法及外圍電路分析法等五大檢測方法，幫助工程師快速定位問題，優化電路設計。
晶振工作原理與起振條件
1. 晶振的物理特性
晶振基于石英晶體的壓電效應工作，其等效電路包含串聯諧振頻率（fs）和并聯諧振頻率（fp）兩個關鍵參數。通常，電路工作在并聯諧振模式附近，需通過外部電容（負載電容CL）匹配實現穩定振蕩。
2. 起振的必要條件
●相位條件：振蕩回路需滿足正反饋相位（360°相移）。
●增益條件：放大電路增益需大于環路損耗（即滿足巴克豪森準則）。
●頻率穩定性：石英晶體的Q值（品質因數）需足夠高（通常>10?）。

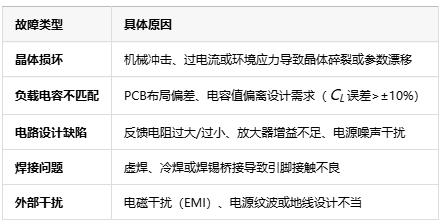

晶振不起振的常見原因
晶振是否起振的五大檢測方法
方法1：示波器檢測法（精度最高）
步驟：
1. 將示波器探頭接至晶振輸出引腳（OSC_OUT），設置帶寬≥100MHz，探頭衰減為10×。
2. 觀測信號波形：正常起振時，應為正弦波或方波，頻率接近標稱值（如12MHz±100ppm），峰峰值≥300mV。
注意事項：
●避免探頭負載效應（建議使用高阻探頭或等效電容補償）。
●若波形失真或幅度過低，需檢查放大電路或反饋電阻（典型值：1MΩ~10MΩ）。
方法2：萬用表輔助判斷法（快速驗證）
適用場景：無示波器時的應急檢測。
步驟：
1. 使用萬用表直流電壓檔測量晶振兩引腳電壓：
●正常工作電壓通常為芯片電源電壓的1/2（如3.3V系統為1.65V左右）。
●若兩引腳電壓差<0.1V，可能未起振。
2. 檢測引腳對地阻抗：正常起振時阻抗應呈高阻態（>1MΩ），若過低則存在短路或電容漏電。
方法3：替換法（排除器件故障）
步驟：
1. 使用同型號晶振替換被測器件。
2. 若系統恢復正常，原晶振可能損壞或參數漂移。
優勢：簡單高效，適用于批量生產返修。
方法4：信號注入法（驗證電路增益）
原理：通過外部信號源注入與晶振標稱頻率相近的信號，驗證放大電路是否正常。
步驟：
1. 斷開晶振與電路的連接。
2. 信號發生器輸出正弦波（頻率=晶振標稱值，幅度=200mVpp）。
3. 檢測芯片OSC_OUT引腳是否響應，若無響應，說明放大電路失效。
方法5：外圍電路分析法（設計級驗證）
關鍵參數驗證：
1. 負載電容匹配：計算實際CL值（公式：CL=C1+C2C1?C2+Cstray），通常需控制誤差<±5%。
2. 反饋電阻：并聯在晶振兩端的電阻（RF）應為1MΩ~10MΩ，過高導致起振困難，過低降低Q值。
3. 電源去耦：需在電源引腳就近放置0.1μF陶瓷電容，抑制高頻噪聲。
典型案例分析
案例1：STM32系統晶振不起振
●現象：芯片無法啟動，Bootloader識別失敗。
●檢測：示波器測得晶振頻率偏差達5%（標稱8MHz，實測7.6MHz）。
●原因：負載電容CL設計為12pF，實際貼片電容值為22pF（±20%誤差）。
●解決方案：更換為精度±5%的NP0電容，頻率恢復至8MHz±50ppm。
案例2：無線模塊通信異常
●現象：射頻信號時斷時續。
●檢測：萬用表測量晶振引腳電壓差僅0.05V，替換晶振后問題消失。
●根本原因：晶振因長期高溫工作導致內部電極氧化。
結語
晶振起振問題既是電子設計的“入門課”，也是產品可靠性的“試金石”。工程師需從器件選型、電路設計、測試驗證三方面系統把控，結合示波器實測與理論分析，方能精準定位故障。隨著5G、IoT設備對時鐘精度的要求日益嚴苛，掌握晶振起振檢測技術將成為硬件開發的必備技能。未來，智能自診斷晶振（如內置頻率檢測電路）的普及，或將進一步簡化這一流程，推動行業向高可靠、低功耗方向演進。
