實驗背景：兩種連接方式的對比

以ADP2386降壓轉換器為例（輸入5V，輸出3.3V，最大電流6A），在30μs內觸發10mA至4A的負載階躍變化，分別采用以下兩種連接方案：

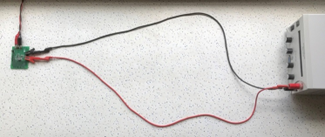

1. 松散布線（圖1）：1米長導線隨意擺放，回路面積大，寄生電感較高。

2. 優化布線（圖2）：同長度導線緊密絞合，回路面積最小化，寄生電感降低。

實測結果：電壓尖峰差異達7%

● 松散布線場景（圖3）：輸出電壓尖峰達103mV，波動幅度顯著。

● 優化布線場景（圖4）：尖峰降至96mV，瞬態響應改善約7%。

結論：導線布局直接影響測試精度，優化后的布線可有效抑制寄生電感效應。

技術解析：寄生電感的“隱形破壞力”

1. 環路面積與電感關系：根據法拉第電磁感應定律，導線環路面積越大，寄生電感（$L_{\text{parasitic}}$Lparasitic）越高，公式為：

其中$A$A為環路面積，$l$l為導線長度，${\mu }_0$μ0為真空磁導率。

2. 瞬態響應劣化機制：負載突變時，寄生電感引發電壓突變（$\mathrm{\Delta }V=L?\frac{di}{dt}$ΔV=L?dtdi），導致輸出端出現尖峰。松散布線場景下，更高的電感值直接放大電壓波動。

工程實踐：三大優化準則

1, 導線長度最短化：每增加10cm導線，寄生電感約增加10nH（典型值）。建議將連接線控制在30cm以內。

2. 雙絞線布局：絞合導線可將環路面積減少90%以上，顯著抑制電磁干擾。

3. 連接端可靠性：避免使用鱷魚夾等松動接口，優先采用焊接或壓接端子，降低接觸電阻與電感。

行業啟示：測試嚴謹性決定產品性能

● 成本與質量的平衡：實驗室快速測試中，工程師常為省時忽略布線優化，但7%的誤差可能導致電源穩定性誤判。

● 標準化測試流程：建議將導線布局規范納入企業測試標準（如IPC-9592B），確保數據一致性。

未來挑戰：高頻化場景的更高要求

隨著開關電源頻率向MHz級演進（如GaN器件應用），寄生參數的影響將更加突出。需采用同軸電纜或PCB直連方案，進一步將環路電感控制在nH級別。

(數據來源：ADI ADP2386評估板技術手冊、電磁學理論模型、實測數據對比。)
